5.2.6  Hydrodynamisch wirkende Makro-Flanken

In Analogie zu den Mikro- und Makro-Schmiertaschen können auch Flanken lokale und makroskopische hydrodynamische Effekte bewirken. Makroskopische Flanken entstehen wie die makroskopischen Schmiertaschen bei entsprechender Werkzeuggeometrie und bei entsprechender Dickenänderung des Bleches. Auch im Streifenziehversuch mit ebenen Werkzeugen ist dieser Effekt zu berücksichtigen, wenn die Werkzeuge nicht ideal parallel, sondern leicht geneigt angeordnet sind [96]. Zur Berechnung kann der gleiche Ansatz wie bei den Mikro-Flanken verwendet werden (Gleichung 3, Bild 26).
Kleine Winkel, lange Keile und geringe Spalthöhen bewirken hohe Drücke. Bei Bauteilen, an denen das Blech unter dem Niederhalter in Ecken zur Matrize hin aufdickt, kann  dieser Mechanismus einen erheblichen Teil der Niederhalterkraft tragen. Interessant ist zu beobachten, daß bei größeren Anstellwinkeln das Druckmaximum in Richtung Auslauf verschoben wird. Im Streifenziehversuch mit ebenen Werkzeugen führt die Verschiebung des Druckmaximums zu einem selbstausrichtenden Effekt, durch den kippende Werkzeuge wieder parallel ausgerichtet werden.

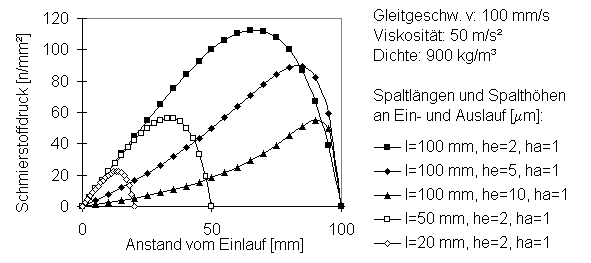

Bild 26: Berechnete Drücke im Schmierspalt von Makro-Schmiertaschen unterschiedlicher Geometrie
