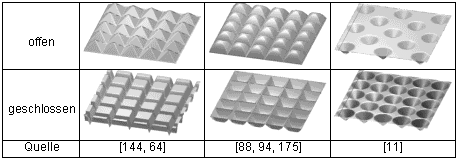

Tabelle 2: Beispiele für die Verwendung der Begriffe "offen"
und "geschlossen" bei der Bezeichnung von Blechoberflächen
Die Oberflächen in der Mitte unterscheiden sich in dieser Eigenschaft
nicht. Auch wenn die untere Oberfläche offener aussehen mag, weisen
die Materialanteilkurven dieser Flächen bei gleicher Durchdringung
den gleichen Materialanteil auf [77].
Die Begriffe offen und geschlossen werden in der Literatur auch zur
Beschreibung der Abgeschlossenheit verwendet. Die untere Oberfläche
in der Mitte ist nach dieser Definition geschlossen, da sie aus abgeschlossenen
Schmiertaschen besteht. Die obere Oberfläche in der Mitte ist offen,
da der Schmierstoff seitlich aus der Topografie entweichen kann.
Eine dritte Variante der Verwendung der Begriffe offen und geschlossen
beschreibt die Dichte einzelner Strukturelemente.
Bei der unteren rechten Topografie liegen die Krater dicht zusammen,
im oberen Bild weiter auseinander. Die untere Fläche wird als geschlossen,
die obere als offen bezeichnet.
Das vorgestellte Beispiel macht deutlich, daß, um Mißverständnisse
bei der Beschreibung von Topografien zu vermeiden, eine eindeutige Definition
der Begriffe benötigt wird. Ausgehend von Diskussionen mit Partnern
aus der Industrie und Hochschulinstituten wurde der nachfolgend beschriebene
Vorschlag erarbeitet.
Vorschlag zur Bezeichnung von Blechtopografien
In der DIN 4761 sind Begriffe zur Beschreibung des Oberflächencharakters
festgelegt. Ein Schwerpunkt der DIN liegt auf der Beschreibung rilliger
Oberflächen. Unter dem Abschnitt "Nichtrillige Oberflächen" sind
für die Blechoberflächen geeignete Begriffe für muldige,
kuppige und gewellte Oberflächen definiert. Aus der Entwicklung moderner
Blech-Topografien ergibt sich aber die Notwendigkeit, zum einen die Verwendung
der Begriffe der DIN 4761 für die Blechumformung näher zu definieren
und zum anderen zu ergänzen, um die in der Blechumformung relevanten
Merkmale zu beschreiben.
Vorgehensweise:
Die Eigenschaft einer Topografie wird durch ein Merkmal und dessen
Wert beschrieben.
Eigenschaft = Merkmal + Wert.
Eine Topografie wird durch die Summe ihrer Eigenschaften charakterisiert.
Die Werte können durch qualitative, verbale Beschreibungen oder quantitative
Oberflächenkenngrößen angegeben werden.
Die verbale Beschreibung eignet sich eher zum qualitativen Vergleich
von Oberflächen ("Die Abgeschlossenheit von Blech A ist größer
als die von Blech B"), während die quantitative Beschreibung mit Oberflächenkenngrößen
zur eindeutigen Spezifikation benötigt wird.
Es wird der folgende Satz von Merkmalen vorgeschlagen:

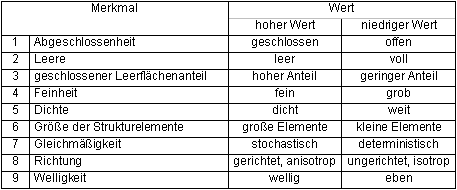

Tabelle 3: Vorschlag für Begriffe zur einheitlichen Bezeichnung
der geometrischen Eigenschaften von Blechoberflächen
